概述

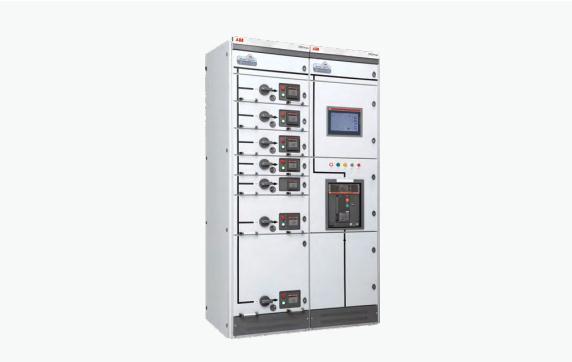

MDmax系列低压开关柜有多种结构形式，包括ST系列，FC系列，ProC系列等。目前在中国国内电力系统广泛应用的是ST型低压开关柜，它是经过完全型式试验（简称TTA）的组合式多功能低压开关柜，符合GB/T7251.1/12-2013, IEC61439-1/2。电气及机械设计采用模块化原理，通过选用标准元件和标准组件，可满足对组柜方案紧凑性、多样性和灵活性的需求。

技术标准

MDmax ST是经过完全型式试验（简称TTA）的组合式多功能低压开关柜，符合GB/T7251.1/12-2013, IEC61439-1/2标准。

产品特点

? 具有抽屉式、固定分割式、可移式三种功能单元，三种功能单元既可独立成柜，也可以混装成柜

? 水平母线区顶盖可以拆卸

? 抽屉式结构，最高可装配36回路，垂直母线电流高达2500A

? 智能型抽屉可在不降低防护等级的状态下，实现三位置转换

? 完善的抽屉式电操回路解决方案。工作和环境条件MDmax ST低压开关柜适用于户内安装的电气设备。

环境温度

短时最高温度: +40 ℃

24 小时最高平均温度 : +35 ℃

最低温度: -5 ℃

设备在高于上述环境温度中使用时，应降容运行。

环境条件

正常工作时，气候环境按GB/T7251.1-2013, IEC61439-1的规定。周围环境在40 ℃ 时相对湿度为 50%。

开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。

如开关柜安装在高于海拔 2000 米以上，设备要相应降容运行。

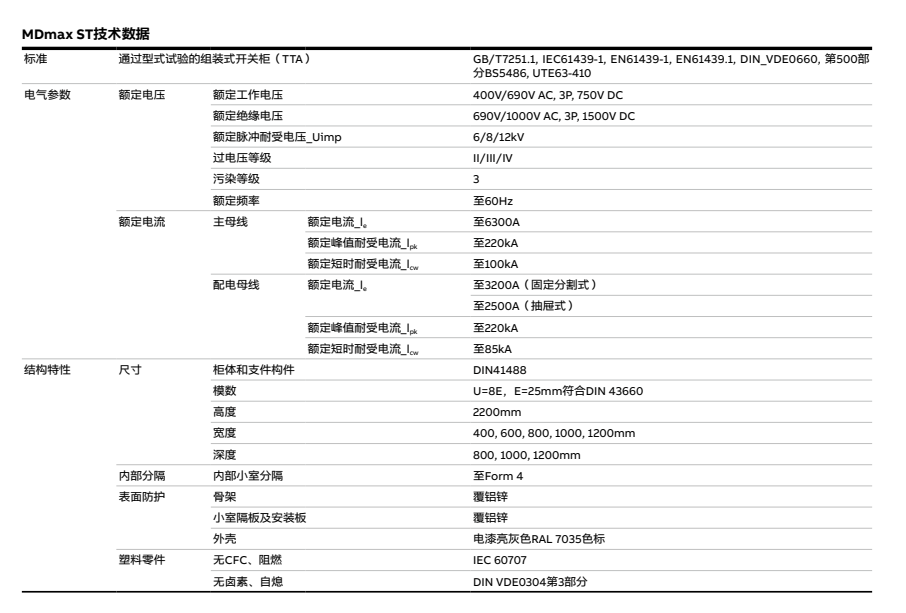

技术数据
